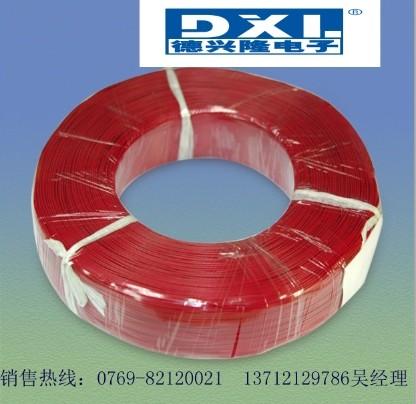

Product Description:

■Tinned ,annealed,stranded or solid copper conductor.

■FR-PE insulation，and FR-PE jacket.

■Rated temperature:80℃.Rated voltage:300volts

■Uniform thickness of wire to ensure easy stripping and cutting.

■Passes UL VW-1&CUL FT1 vertical flamt test

■Top coated conductor is avaiable

■Jacket thickness:from 5 to 50mils

说明：

■导体使用单股或绞线裸铜或镀锡铜

■FR-PE绝缘,FR-PE被覆。

■额定温度：80℃额定电压：300Volts

■使用标准厚度，易剥，截断容易。

■可通过UL VW-1 及 CUL FT1 ，垂直燃烧测试

■可使用先绞后镀（TC）为导体

■被覆体厚度：5-50mils

Applications:

■For general purpose internal wiring of electronic and electrical equipment.

应用：

■用于电子、电器设备内部配线

UL Style& CUL Type

Conductor
导体

Insulation
Thickness
绝缘厚度

Overall
Diameter
完成外径

StandardPut-up
标准长度

Conductor
Resistance at 20℃导体电阻

线号

线数/线径

英制

公制

AWG

No/mm

mm

mm

Ft/coil

M/Coil

Ω/KM

UL10446
CUL AWM FT1 I A/B
（Stranded)
绞线

32

7/0.08

0.23

0.60

2000

610

586.00

30

7/0.10

0.23

0.80

2000

610

381.00

28

7/0.127

0.23

0.90

2000

610

239.00

26

7/0.16

0.23

1.00

2000

610

150.00

24

11/0.16

0.23

1.10

2000

610

94.20

22

17/0.16

0.23

1.25

2000

610

59.40

20

21/0.178

0.23

1.45

2000

610

36.70

18

34/0.178

0.23

1.70

2000

610

23.20

16

26/0.25

0.23

2.00

2000

610

14.60

UL10446
CUL AWM FT1 I A/B
（Top-coated)
先绞后镀

28

7/0.127

0.23

0.90

2000

610

248.00

26

7/0.16

0.23

1.00

2000

610

150.00

24

7/0.20

0.23

1.10

2000

610

88.70

22

7/0.254

0.23

1.25

2000

610

54.70

20

7/0.32

0.23

1.45

2000

610

37.10
