众所周知，泵的使用可以大大提高生产效率，但前提是选择一款合适的泵。那么怎样的泵才是合适的呢？今天让微信君带你一起走进“泵的选型”。

总体来说，泵的选型需要考虑以下基础参数：流体粘度、流量要求、流体性能、进出口信息、管路长、泵的进气压力、连续运行或间歇运行。根据这些参数，再对照化学耐受性表及性能曲线，便可以很好地选择泵型。

1. 流体粘度

所谓粘度，就是流体流动中产生的阻力。日常生活中的常见产品，水的粘度是1厘珀，啤酒是3厘珀，SAE30引擎油是200厘珀，调味番茄酱是50000厘珀，矿油是64000厘珀，牙膏是190000厘珀，花生酱是250000厘珀。

气动隔膜泵主要输送低粘度流体，它无需其他附加设备就可输送高达1000厘珀的流体。

2. 流量要求

流量是应用的重点需求，测量流量的单位有加仑/分或升/分。

3. 流体性能

这是选择泵性最重要的因素。所谓“因地制宜”“因材施教”，当然也要“因流体选泵”。参考化学耐受性表，为每一种流体选择合适的泵，否则流体与泵不相容会产生很严重的后果。

4. 进口信息

也就是进口管的内径，要尽量使泵的连接尺寸和容器的接近，这样才能很好地连接和运行。一般来说，气动隔膜泵的最大干吸高度是300-500厘米。

5. 出口信息

这取决于管路的内径，还取决于泵送出口的管长。

6. 进气压

泵的进气压决定了泵能否满足应用需求。充足的气源对于正确的选型是非常必要的。

1 GPM美制加仑每分=1 CFM立方呎每分。

7. 应用信息

循环次数：间歇运行是指泵在一段时间开或关运行；而连续运行是指超过8小时的不间断运行。

而大多数气动隔膜泵是用于间歇运行的。

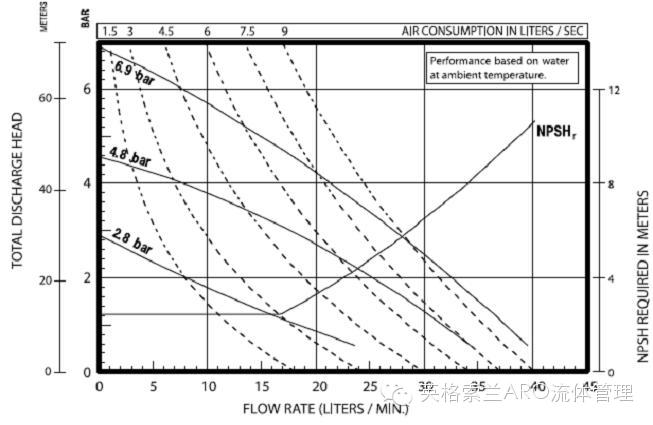

8. 性能曲线图

我们一般参考曲线图来看泵是否满足应用需求，就如上图的范例所示，X-轴代表流量，Y-轴代表背压。

接下来，将为大家详细解读性能曲线图：

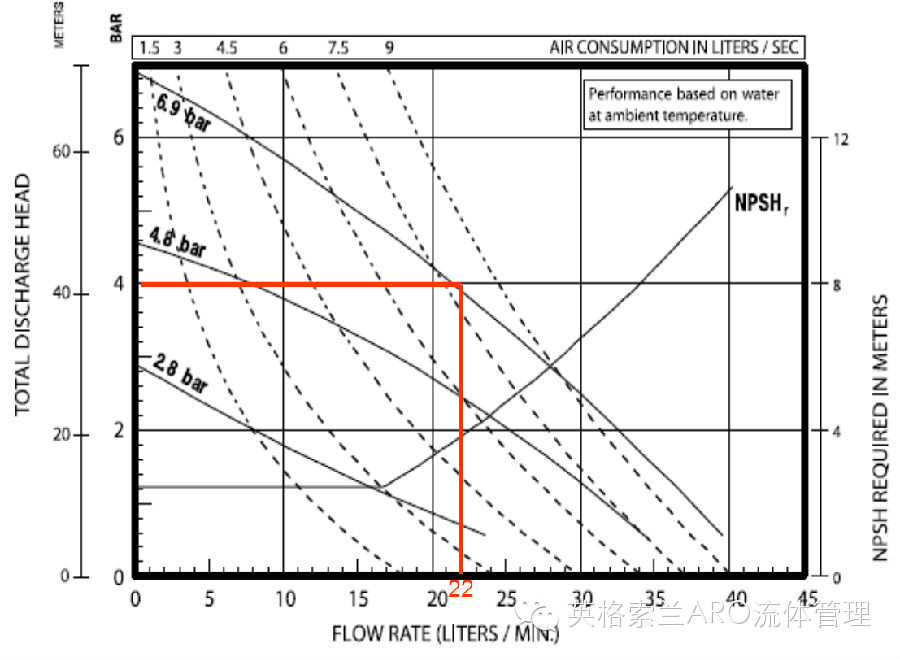

a. 如何看流量

示例

背压= 4 bar 进气压= 6.9 bar 流量= 22 lpm

读图

步骤1: 在6.9bar的进气压曲线上选择4bar背压的交叉点

步骤2: 垂直交叉X-轴上的点显示为22 lmp

结果

如图所示，此泵能输送的范围在 22 lpm左右

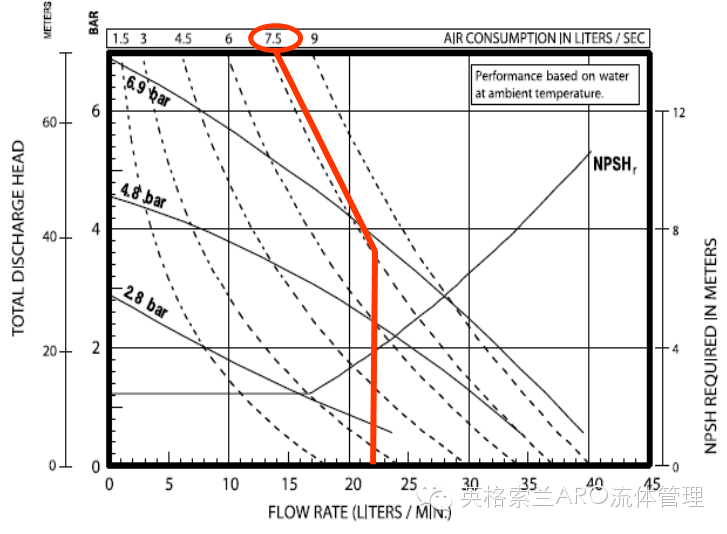

b. 如何看耗气量

示例

背压= 4 bar 进气压= 6.9 bar 流量 = 22 lpm

读图

步骤1: 从流量22 lpm垂直向上与进气压 6.9 bar 的曲线交叉点

步骤2: 读6.9 bar交叉点与其最接近的虚线曲线在顶X-轴的数，就是耗气量

结果

此例中的耗气量就在7.5 lps 左右

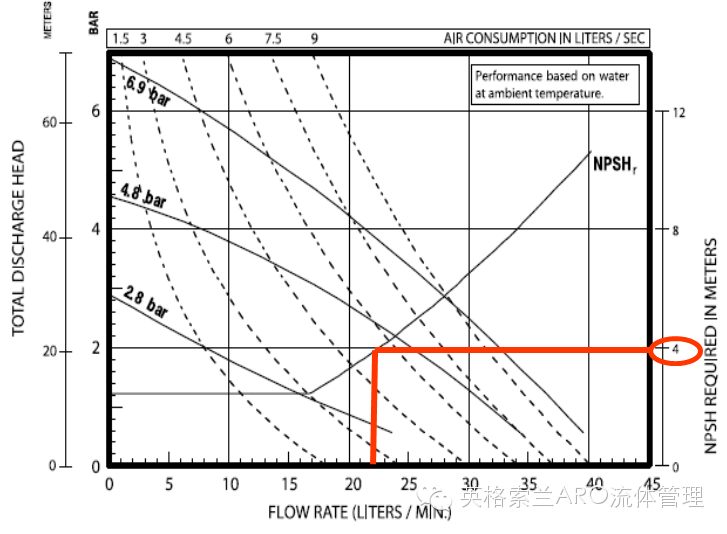

c. 如何看气蚀余量

示例

背压= 4 bar 进气压= 6.9 bar 流量 = 22 lpm

读图

步骤 1:. 从X-轴上22 lpm点垂直向上与气蚀余量的曲线的交叉点

步骤 2: 此点向右Y-轴垂直的交叉点就是气蚀余量

结果

在此例中，必要的气蚀余量必要大于4m

d. 计算压降

压降公式

DP = m x Q x Lx 0.000245 / (i.d.)⁴

m = 流体粘度

Q = 输送的流速

L = 出口管道长

0.000245 = 系数

(i.d.)⁴ = 管道内径的4次方

示例

m = 500 cPs

Q = 20-gpm

L = 50 ft.

i.d.= 1.5”

计算结果

DP = 500 x 20 x 50 x 0.000245 / 5.0625

DP = 24.19-psi

此泵必须进气压高于25-psi 才可满足需求

经过以上的解释和说明，相信你对泵型的选择一定有了更加深刻的了解。如果你对泵型选择还有疑问或是想要获取更加详尽的说明，欢迎联系所在区域的销售！
