昨天为大家介绍了柱塞泵选型时需要考虑的应用要求、流体参数、选型表解读以及计算范例，今天将继续为大家带来柱塞泵下泵体选型的说明以及性能曲线的解读。

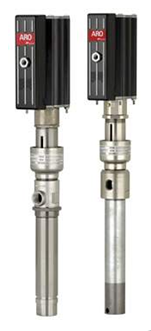

7. 下泵体选型

类型选择

四球泵

— 适用低粘度流体，如转向液、切削液、齿轮油等

— 大流量的输送

— 压比不超过7:1

双球泵

— 适用于中到高粘度的流体，如涂料、润滑油、油脂、低粘度油墨、油漆、化学品等

— 中低到高压比的输送

— 可配合提升下压立柱及压盘

切阀泵

— 适用于高粘度及超过1,000,000厘泊的流体，如聚氨酯胶、硅胶、环氧树脂胶、高粘度油脂等

— 一般用于中高压比的输送

— 可配合提升下压立柱及压盘

材质选择

不锈钢

— 通常适用于腐蚀性或水溶性物料

— 经过热处理、镀铬处理、超涂层处理来提高耐磨性

碳钢

— 提供出色的耐磨性

— 并不非常适合腐蚀性或水溶性物料，有生锈可能

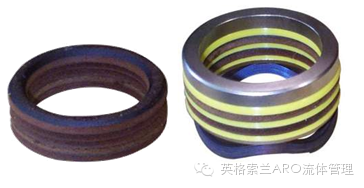

密封件选择

耐磨性：

皮革>超高分子量聚乙烯>特氟龙

密封性：

皮革>超高分子量聚乙烯>特氟龙

耐腐蚀性：

特氟>超高分子量聚乙烯>皮革

UHMW-PE (Ultra-High Molecular Weight Polyethylene)超高分子量聚乙烯

— 这种材质具有非常良好的耐磨性

— 通常适合油墨、酸性物料、溶剂、硅胶和含颗粒状、丝状填料的物料

— 不耐高温：+85℃开始变形；变形后，在高压状态下，容易发生物料泄露

聚四氟乙烯（特氟隆^®）

— 无吸水性

— 非常良好流体化学特性兼容性

— 耐高温，最高工作温度+260℃

— 具有非常良好的耐腐蚀性，但是耐磨性较差，通常适合腐蚀性较高的化学物料、酮类、酸类、室温硫化物料

皮革

— 通常与UHMW-PE 超高分子量聚乙烯一起使用

— 良好的密封性和耐磨性

UHMW-PE 超高分子量聚乙烯和皮革经常适用于油墨输送

皮革耐磨性差，和UHMW-PE交错提高密封件耐磨性

8. 性能曲线

使用曲线图决定是否能满足应用需求，X轴表示流量，Y轴表示流体压力。

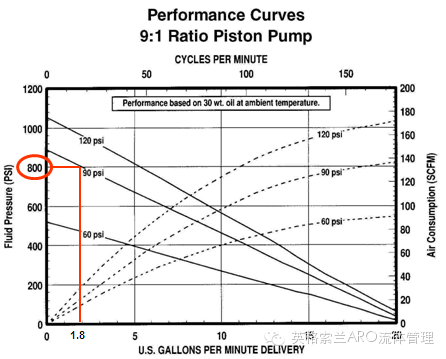

检查流量

计算举例

背压=800

空气压力=90 psi

流量=1.8 gpm

在Y轴上800 psi和 90 psi 的一条线交叉，垂直在X轴上是流量

在这个例子中，泵能输送大约1.8 gpm

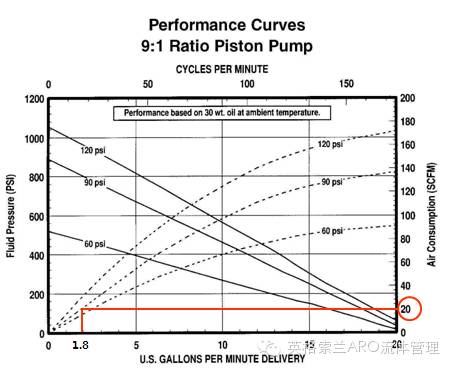

检查耗气量

计算举例

背压=800

空气压力=90 psi

流量=1.8 gpm

在X轴上 1.8 gpm，移到90psi曲线和它相交，然后投影到右边的轴上

泵在这个应用中大概使用20SCFM的空气

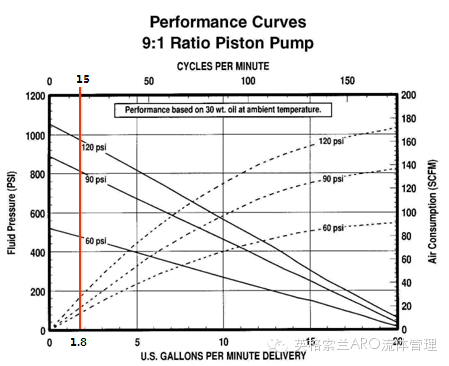

周期图

计算举例

背压=800

空气压力=90 psi

流量=1.8 gpm

在X轴上的 1.8 gpm，移动直到和图表的顶部线相交。

要输送 1.8 gpm, 泵打循环大约是每分钟15次。

经过这两天的讲解，如果您对英格索兰ARO柱塞泵的选型还有任何疑问，欢迎联系所在区域的销售！
