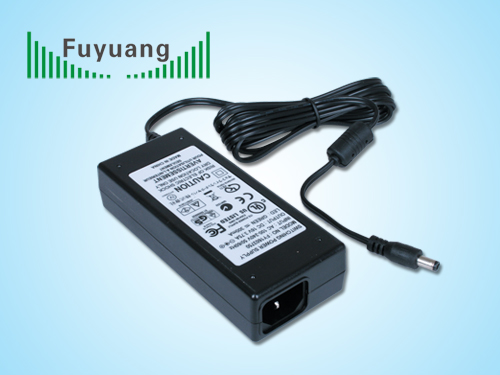

东莞市福洋电子有限公司生产的80W开关电源外形图片

开关电源外围电路中使用的元器件种类繁多，性能各异，大致可分为通用元器件、特种元器件两大类。开关电源中通用元器件的类型及主要功能如下：一、电阻器：1.取样电阻—构成输出电压的取样电路，将取样电压送至反馈电路。2.均压电阻—开关电源的对称直流输入电路中起到均压作用，亦称平衡电阻。3.分压电阻—构成电阻分压器。4.泄放电阻—断电时可将电磁干扰(EMI滤波器中电容器存储的电荷泄放掉。5.限流电阻—起限流保护作用，如用作稳压管、光耦合器及输入滤波电容的限流电阻。6.电流检测电阻—与过电流维护电路配套使用，用于限制开关电源的输出电流极限。7.分流电阻—给电流提供旁路。8.负载电阻—开关电源的负载电阻(含等效负载电阻)9.最小负载电阻—为维持开关电源正常工作所需要的最小负载电阻，可防止因负载开路而导致输出电压过高。10.假负载—测试开关电源性能指标时临时接的负载(如电阻丝、水泥电阻)11.滤波电阻—用作LC型滤波器、RC型滤波器、π型滤波器中的滤波电阻。12.偏置电阻—给开关电源的控制端提供偏压，或用来稳定晶体管的工作点。13.维护电阻—常用于RC型吸收回路或VDRC型钳位维护电路中。14.频率弥补电阻—例如构成误差放大器的RC型频率弥补网络。15.阻尼电阻—防止电路中出现谐振。二、电容器：1.滤波电容—构成输入滤波器、输出滤波器等。2.耦合电容—亦称隔直电容，其作用时隔断直流信号，只让交流信号通过。3.退藕电容—例如电源退藕电容，可防止发生自激振荡。4.软启动电容—构成软启动电路，软启动过程中使输出电压和输出电流缓慢地建立起来。5.弥补电容—构成RC型频率弥补网络。6.加速电容—用于提高晶体管的开关速度。7.振荡电容—可构成RC型、LC型振荡器。8.微分电容—构成微分电路，获得尖脉冲。9.自举电容—用于提升输入级的电源电压，亦可构成电压前馈电路。10.延时电容—与电阻构成RC型延时电路。11.储能电容—例如极性反转式DC/DC变换器中的泵电容。12.移相电容—构成移相电路。13.倍压电容—与二极管构成倍压整流电路。14.消噪电容—用于滤除电路中的噪声干扰。15.中和电容—消除放大器的自激振荡。16.抑制干扰的电容器—EMI滤波器中，可分别滤除串模和共模干扰。17.平安电容—含X电容和Y电容。18.X电容—能滤除由一次绕组、二次绕组耦合电容器发生的共模干扰，可为从一次侧耦合到二次侧的干扰电流提供回流路径，防止该电流通过二次侧耦合到大地。19.Y电容—能滤除电网之间串模干扰，常用于EMI滤波器中。三、电感器：1.滤波电感—构成LC型滤波器。2.储能电感—常用于降压式或升压式DC/DC变换器电路中。3.振荡电感—构成LC型振荡器。4.共模电感—亦称共模扼流圈，常用于EMI滤波器中，对共模干扰起到抑制作用。5.串模电感—亦称串模扼流圈，采用单绕组结构，一般串联在开关电源的输入电路中。6.频率弥补电感—构成LC型、LCR型频率弥补网络。四、变压器：1.工频变压器—对交流电源进行变压与隔离，再经过整流滤波后给DC/DC变换器(即开关稳压器)供电。2.高频变压器—对高频电源进行储能、变压和隔离，适用于无工频变压器的开关电源中。五、二极管：1.整流二极管—低频整流、高频整流。2.续流二极管—常用于降压式DC/DC变换器中;若在继电器、电机等的绕组两端并联续流二极管，即可为反电动势提供泄放回路，防止损坏驱动管。3.钳位二极管—构成VDRC型钳位电路，吸收尖峰电压，对MOSFET功率场效应管起保护作用。4.阻塞二极管—钳位维护电路中的二极管，亦称为阻尼二极管。5.维护二极管—用于半波整流电路中，负半周时给交流电提供回路。6.隔离二极管—可实现信号隔离。7.抗饱和二极管—将二极管串联在功率开关管的基极上，可降低功率开关管的饱和深度，提高关断速度。六、整流桥—将交流电压变为脉动直流电压，送至滤波器。整流桥可由四只整流二极管构成，亦可采用废品整流桥。七、稳压管—构成简易稳压电路;接在开关电源的输出端，用来稳定空载时的输出电压;由稳压管、快恢复二极管和阻容元件构成一次侧钳位保护电路;构成过电压维护电路。八、晶体管—用作PWM调制器的功率开关管;构成恒压/恒流输出式开关电源的电压控制和电流控制环路;构成截刘输出型开关电源的截流控制环;构成开关稳压器的通/断控制、欠电压、过电压保护、过电流维护等电路。九、场效应晶体管—MOSFET用作PWM调制器或开关稳压控制器的功率开关管。十、运算放大器—构成外部误差放大器、电压控制环和电流控制环等。

三、电感器：

1.滤波电感—构成LC型滤波器。

2.储能电感—常用于降压式或升压式DC/DC变换器电路中。

3.振荡电感—构成LC型振荡器。

4.共模电感—亦称共模扼流圈，常用于EMI滤波器中，对共模干扰起到抑制作用。

5.串模电感—亦称串模扼流圈，采用单绕组结构，一般串联在开关电源的输入电路中。

6.频率弥补电感—构成LC型、LCR型频率弥补网络。

四、变压器：

1.工频变压器—对交流电源进行变压与隔离，再经过整流滤波后给DC/DC变换器(即开关稳压器)供电。

2.高频变压器—对高频电源进行储能、变压和隔离，适用于无工频变压器的开关电源中。

五、二极管：

1.整流二极管—低频整流、高频整流。

2.续流二极管—常用于降压式DC/DC变换器中;若在继电器、电机等的绕组两端并联续流二极管，即可为反电动势提供泄放回路，防止损坏驱动管。

3.钳位二极管—构成VDRC型钳位电路，吸收尖峰电压，对MOSFET功率场效应管起保护作用。

4.阻塞二极管—钳位维护电路中的二极管，亦称为阻尼二极管。

5.维护二极管—用于半波整流电路中，负半周时给交流电提供回路。

6.隔离二极管—可实现信号隔离。

7.抗饱和二极管—将二极管串联在功率开关管的基极上，可降低功率开关管的饱和深度，提高关断速度。

六、整流桥—将交流电压变为脉动直流电压，送至滤波器。整流桥可由四只整流二极管构成，亦可采用废品整流桥。

七、稳压管—构成简易稳压电路;接在开关电源的输出端，用来稳定空载时的输出电压;由稳压管、快恢复二极管和阻容元件构成一次侧钳位保护电路;构成过电压维护电路。

八、晶体管—用作PWM调制器的功率开关管;构成恒压/恒流输出式开关电源的电压控制和电流控制环路;构成截刘输出型开关电源的截流控制环;构成开关稳压器的通/断控制、欠电压、过电压保护、过电流维护等电路。

九、场效应晶体管—MOSFET用作PWM调制器或开关稳压控制器的功率开关管。

十、运算放大器—构成外部误差放大器、电压控制环和电流控制环等。
