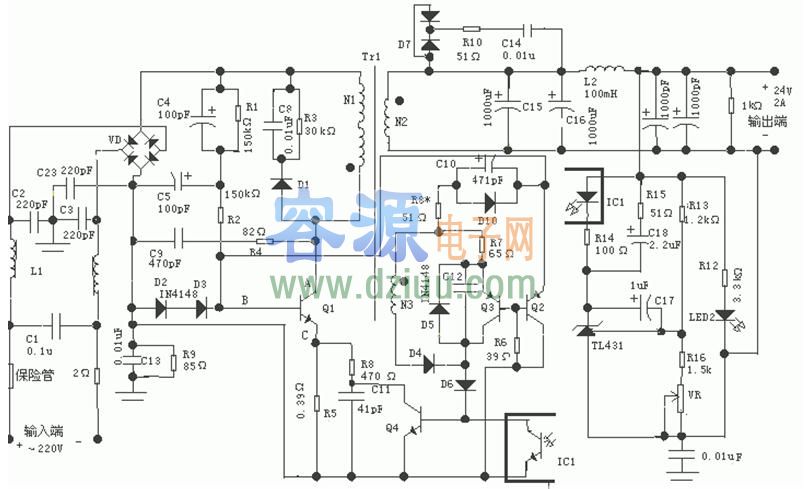

自激式24V开关电源电路图
开关电源电路图中驱动脉冲为低电平使Q1截止,原边两端极性反向,使副边绕组两端变为上正下负,则整流二极管被正向导通,尔后变压器副边的磁能向负载释放.单端反激式变换器只是原边Q1导通时储存能量,当它截止时才向负载释放,故高频变压器在开关过程中,既起变压隔离作用,又是电感储能元件.
24V开关电源电路图.此开关电源功率转换电路中,采用单端反激式变换器,单端是其高频变压器的磁芯只工作在第一象限.按变压器的副边开关整流器二极管的接线方式不同,单端变换器可分为两种:正激式与反激式.原边主功率开关管与副边整流管的开关相反(开关管导通时,副边的整流二极管截止)称为单端反激式.当原边加到高电平激励脉冲使Q1导通,直流输入高频变压器的原边两端,因副边是上负下正,使整流二极管截止;

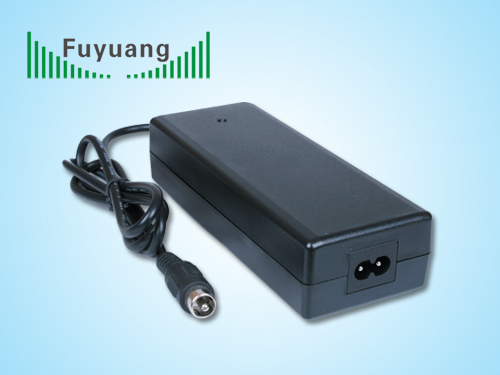

东莞市福洋电子有限公司生产的24V开关电源，可应用于医疗、LED及其他数码产品、电子产品供电
