早期的开关电源当中，组成取样的工作主要由三极管和二极管来完成。但是由于它参数上差别比较大，会为调试造成一定的阻碍。现如今，随着技术的进步，开关电源逐渐放弃了老旧的三极管和二极管，转而采用三端精密稳压源来进行取样和误差检测。而三端精密稳压源当中的经典，就非TL431莫属了

三端精密稳压器内部有温度补偿的高精度并联放大器，其内部基准电压精度非常高，所有产品的典型值均为2.495V而其误差电压范围允许为2.44~2.55V允许工作温度范围用尾缀字母表示，C为-10~85摄氏度，I为-40~85摄氏度，M为-55~125摄氏度。所以，无论是精度还是稳定度均非普通稳压二极管所能达到

使用TL431进行设计时，要注意，为了让TL431内部的放大器处于线性区，要让Uka=UrefIka大于1mA 内部放大器的电压小于37V其最大功耗为500mW~1W一般开关电源中的误差放大器，功耗是不可能达到500mWTL431用法很多，如果将R端与K端连接，即等效一只2.5V/100mA 高精度稳压二极管。另外，TL431还可以组成2.5V~36V可调并联稳压电源。由TL431组成的取样电路，由于其内部比较器具有极高的增益，使放大器动作时，取样电路仅需输入4微安以下的电流即可，因此对取样分压器的影响极小。

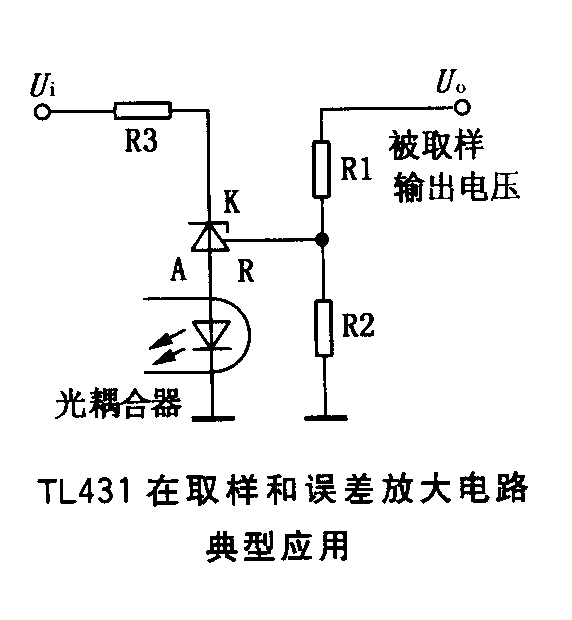

TL431开关电源当中取样和误差放大的典型应用电路图如上图所示。开关电源输出电压Uo由R1R2分压，正常时得到2.5V取样电压，送到TL431控制端R因为R端电流极小，可以忽略，因而R1R2取值可以按输出电源Uo与2.5V之比选取，即Uo=2.5*1+R1/R2当Uo上升时，R端电压升高，Ika增大，光耦合器发光二极管电流也增大，通过光耦合器次级控制开关脉冲的脉宽减小，输出电压降低，起到稳定输出电压的作用。

TL431和光电耦合器的工作电压为Ui一般取自开关电源5~12V稳压电源，R3则限制TL431电流Ika使光电耦合器工作在线性区内。由于TL431比较器和放大器增益都较高，使用中常在K-R极之间接入RC电路，以防止寄生振荡。

想要对TL431电路进行检测时，使用保守的电阻法是无法准确判断出好坏的因为三端精密稳压器为集成电路，等效电路只是示意其内部功能，实际内部电路较为复杂。当开关电源出现失控或无输出电压故障时，如果怀疑取样误差放大器发生故障，可根据上图中的电路检测TL431Ui选择小于35V直流电压，R1将电路短路电流限制在100mA 以内，R2R3为控制极供电调整，选择R3/R2+R3大于或等于2.5当调整R3时，Uo能在2.5V~Ui之间均匀变化，则判断三端精密稳压器TL431完全正常。

本篇文章主要对TL431开关电源当中的应用和电路运行原理进行了介绍，并对典型电路进行了分析，并给出了TL431电路的检测方法。希望大家通过这篇文章能够进一步了解TL431开关电源当中的使用。
