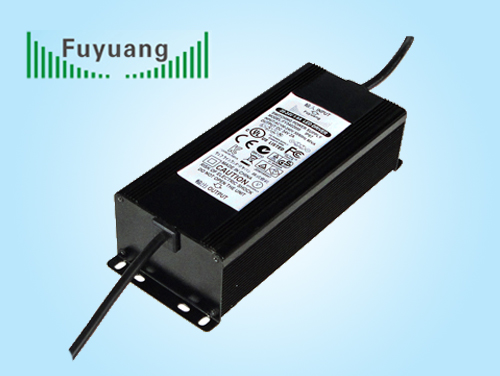

东莞市福洋电子有限公司生产的120W LED防水驱动电源

LED驱动电源设计并不难，但一定要心中有数。只要做到调试前计算，调试时测量，调试后老化，相信谁都可以搞好LED

1LED电流大小

大家都知道LEDrippl过大的话，LED寿命会受到影响，影响有多大，但目前没有具体的指标。

2芯片发热

这主要针对内置电源调制器的高压驱动芯片，降低芯片的功耗，不要引入额外的功耗，做好散热。

3功率管发热

关于这个问题，也见到过有人在论坛发过贴。功率管的功耗分成两部分，开关损耗和导通损耗。LED驱动电源应用，开关损害要远大于导通损耗。开关损耗与功率管的cgd和cg以及芯片的驱动能力和工作频率有关，所以要解决功率管的发热可以从以下几个方面解决：

A 不能片面根据导通电阻大小来选择MOS功率管，因为内阻越小，cg和cgd电容越大。

B剩下的就是频率和芯片驱动能力了这里只谈频率的影响。频率与导通损耗也成正比，所以功率管发热时，首先要想想是不是频率选择的有点高。当频率降低时，为了得到相同的负载能力，峰值电流肯定要变大或者电感也变大，这都有可能导致电感进入饱和区域。如果电感饱和电流够大，可以考虑将CCM连续电流模式)改变成DCM非连续电流模式)这样就需要增加一个负载电容了

4工作频率降频

降频主要由两个方面导致。输入电压和负载电压的比例小、系统干扰大。对于前者，注意不要将负载电压设置的太高，虽然负载电压高，效率会高点。对于后者，可以尝试以下几个方面：a将最小电流设置的再小点;b布线干净点，特别是sens这个关键路径;c将电感选择的小点或者选用闭合磁路的电感;d加RC低通滤波吧，这个影响有点不好，C一致性不好，偏差有点大，不过对于照明来说应该够了

5电感或者变压器的选择

鉴于大功率发光二极管工作电压仅为3V,通过全桥整流将220V交流电变成直流电,全桥上的电压降约为1.8V,只驱动一只发光二极管工作的电能 利用效率仅为60%必需把3只以上发光二极管串联起来工作,才干使总的电能利用效率超越80%

根据3基色合成白光原理,将红、绿、蓝3只1W大功率发光二极管串联起来工作,就可以获得相当于3W发白光的LED所达到亮度 同时还可以组合出6种彩色光线,满足人们对变换彩光的喜好。
