[导读]Ni-MH电池充电器是生活中常见的一种电子产品。借助Protel2004设计该电路的印制电路板（PCB基本方法如本文所述。关键词：
PROTELPCB设计充电技术
1Protel软件简介
随着电子信息技术的飞速发展，手工设计电子产品的PCB印制电路板）已不能适应电子技术发展的需要。必需借助计算机来完成PCB设计工作，不只速度快，准确性高，并能极大的减轻工程技术人员的劳动强度。其中涉及的软件有许多种，Protel其中比较经典的一种。
ProtelAltium公司推出的电路辅助设计系统，第一个将所有的设计工具集成于一身的板卡级设计系统，包括了原理图设计、PCB设计、电路仿真、PLD设计等。最早的版本是TA NGO软件包，后来发展为ProtelforDOS版、ProtelforWindow版、Protel98版、Protel99SE版、ProtelDXP版及Protel2004版。随着版本的不时升级，功能越来越强大。
和其他版本相比，Protel2004新增的许多功能，使操作更简单、自动化水平更高，使我可以轻松进行各种复杂的电路板设计。
2PCB设计
PCB英文PrintCircuitBoard缩写，译为印制电路板，简称电路板或PCB板。印制电路板是用印制的方法制成导电线路和元件封装，主要功能是实现电子元器件的固定装置以及管脚之间的电气连接，从而实现电器的各种特定功能。制作正确、可靠、美观的印制电路板是电路板设计的最终目的
PCB设计的一般流程包括：制作前期准备、制作PCB元件引脚封装、新建PCB文件，规划电路板、载入元件引脚封装和网络、布局、布线、DRC设计规则检查等。
3Ni-MH电池充电器PCB设计
Ni-MH电池充电器是生活中常见的一种电子产品。借助Protel2004设计该电路的印制电路板（PCB基本方法如下。
3.1创建项目文件
为方便各设计文件的管理和它之间的无缝连接及同步设计。Protel2004中采用项目文件进行管理，首先要创建一个项目文件，然后在该项目文件下再新建或添加各设计文件。
3.2创建原理图文件并完成电池充电器电路的原理图设计

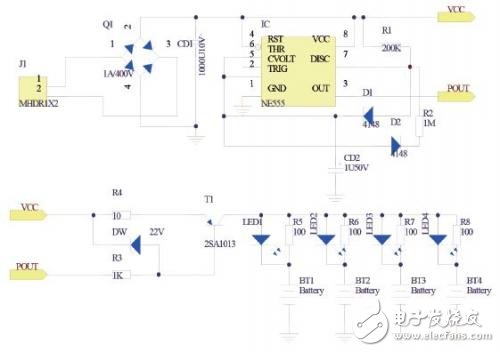

Ni-MH电池充电器电路原理图如下图1所示。
图1电池充电器原理图
3.3创立PCB文件并进行规划
Protel2004中创建PCB文件有两种方法：用文件菜单创建和用向导创建，要注意的用向导创建的PCB文件不在项目文件中，创建完成之后必需把它放入项目文件中，否则后面的方法就没办法进行了根据充电器电路的组成，首先规划板子的形状为长方形，根据元器件的数目确定板子的大小为 2400mil1300mil单层布线即设计为单面板。
3.4载入元件引脚封装和网络并进行元件布局
本电路中全部元件采用插孔封装形式。除了电池组正极性的封装，其他元器件封装均采用Protel2004元器件库中的规范封装，需要根据实际电路为电池组的正极性端设置出封装，首先创建自己的元器件封装库，库里创建如图2中BT1BT4所示封装，然后将此封装设置为电池组的封装即可。

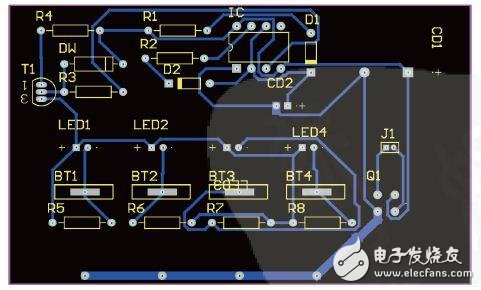

图2电池充电器PCB图
元件布局可采用先自动布局然后手工调整的方法进行。注意变压器不在此板子上放置。布局时注意元器件的排列、分布要合理和均匀，力求整齐，美观，合乎电路结构工艺要求。
3.5设置布线规则，进行布线
所谓“布线”就是利用印制导线完成原理图中各元件的连线关系。任何一块电路板在完成元器件布局后，接下来要做的就是将元器件用导线连接起来，使其具有电气特性，从而形成一块完整的电路板。
Protel2004中布线时首先要设置好布线规则，以满足平安原则等电气要求。根据充电器电路的实际要求，这里设置平安间距为10mil顶层布线、普通线宽 10mil电源线20mil地线30mil.布线采用自动布线，对不合乎要求的地方最后可以进行手工修改。布线时在满足平安原则等电气要求的前提下，导线要精简，尽可能短，尽量少拐弯，力求导线简单明了
另外，走线设计要考虑组装是否方便等。最后还要求板子美观、经济，好的PCB板布线美观，做功精细，看上去就像一件艺术品。
3.6DRC设计规则检查和错误排除。
电路板设计完成之后，为了保证所进行的设计工作符合要求，可以由计算机自动完成检查工作，即DRC设计规则检查。检查完成后，系统会弹出Messag信息框，根据此信息提示，对设计进行修改，直至没有错误。这里电路的PCB设计工作就完成了设计好的充电器PCB文件如上图2所示。最后可以打印输出图纸和报表，进行实际制板等相应后续工作。4总结
利用Protel2004软件进行PCB设计，操作简单，自动化水平高。Ni-MH电池充电器PCB设计具有PCB设计的共性，也有一定的特性。要设计一块完美的充电器 PCB需要大量的经验积累。随着电子技术的发展，电子线路也越来越复杂，需要设计人员不时提高设计水平，设计出更多的PCB精品。
