什么是开关电源?所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、开关管)控制极(可控硅)上加上脉冲信号来完成导通和截止的脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。待到下一个脉冲的周期正半周信号到来时，重复上一个过程。这个开关变压器就叫高频变压器，因为他工作频率高于50HZ低频。那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V放大状态，0.7V以上就是饱和导通状态，-0.1V--0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。那么变压器次级输出的工作电压如何稳压呢，一般是开关变压器上，单绕一组线圈，其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到稳定次级输出电压的稳定，太细的工作情况就不必细讲了也没必要了解的那么细的这样大功率的电压由开关变压器传送，并与后级隔开，返回的取样电压由光耦传送也与后级隔开，所以前级的市电电压，与后级分离的这就叫冷板，平安的变压器前的电源是独立的这就叫开关电源。

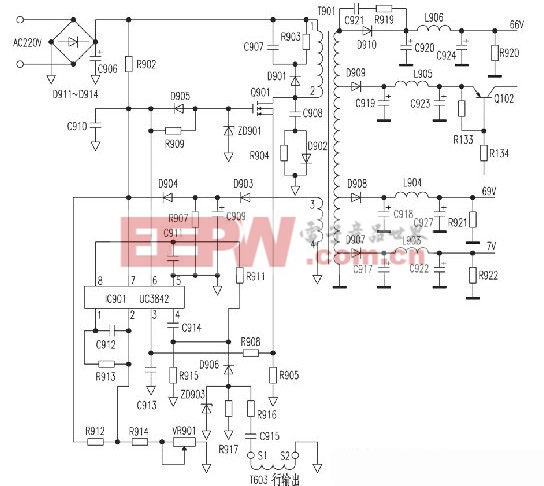

图 开关电源原理图1

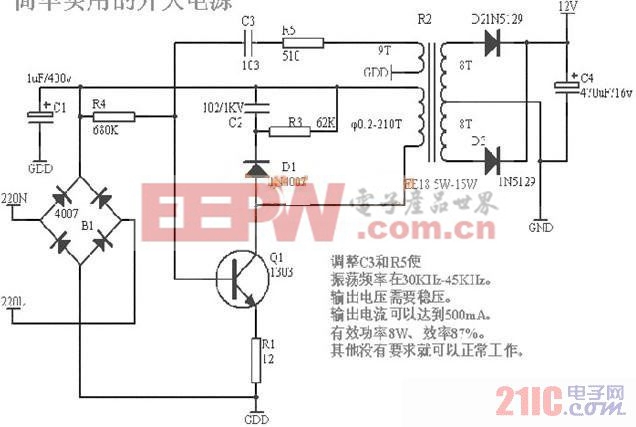

图 开关电源原理图2

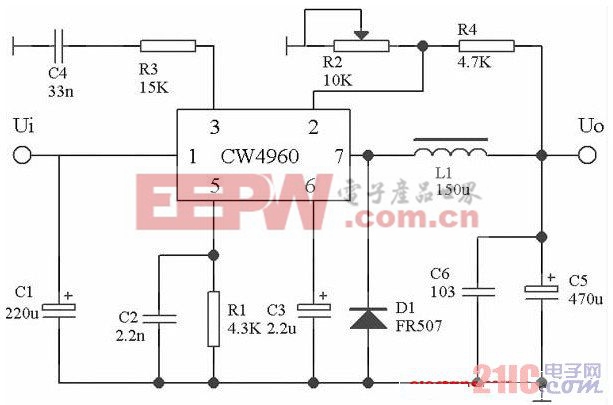

图 开关电源原理图3
