       目前，开关电源技术已经充分融入到各类电子产品的设计当中。但是随着使用面的扩大，开关电源开始面临着各种各样的问题，损坏问题就是其中之一。这种情况下，需要一种技术能够对开关电源进行修复，这种技术就是开关电源维修技术。严格上讲，开关电源的维修属于芯片级别的维修范畴，工业维修领域当中有着非常重要的地位。本篇文章将对开关电源维修的一些技巧进行介绍，并对常见的一些故障进行解答。

维修技巧

开关电源的维修可以通过两方面来进行，一方面是断电情况下的观察，另一方面是加电进行测试。断电情况下，可以通过“看、闻、问、量”来确定开关电源的损坏原因。

断电检测

看：打开电源的外壳，检查平安丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。

闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。

问：问一下电源损坏的经过，否对电源进行违规操作。

量：没通电前，用万用表量一下高压电容两端的电压。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。电容器应能充放电。脱开负载，分别丈量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。

加电检测

加电之后，可通过观察电源来判别是否有损坏现象，如平安丝烧毁或着元器件冒烟等现象。若有要及时切断供电进行检修。丈量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。丈量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，否起振，维护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。

如果电源启动一下就停止，则该电源处于维护状态下，可直接测量PWM芯片维护输入脚的电压，如果电压超出规定值，则说明电源处于维护状态下，应重点检查发生维护的原因。

罕见故障

平安丝熔断

如果出现平安丝熔断的情况，有很大的可能性是由于电源内部的线路有问题导致的由于电源工作在高电压、大电流的状态下，电网电压的动摇、浪涌都会引起电源内电流瞬间增大而使平安丝熔断。重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。如果确实是平安丝熔断，应该首先检查电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出。

如果均没有出现之前的情况，那么就需要使用万用表来对开关管进行测量，检查开关管有无击穿。需要特别注意的切不可在某元件损坏时，更换后直接开机，这样很有可能由于其它高压元件仍有故障又将更换的元件损坏，一定要对上述电路的所有高压元件进行全面检查丈量后，才干完全排除平安丝熔断的故障。

无直流电压输出或电压输出不稳定

负载情况下，如果平安丝完好无损，并且各级的直流电压均没有输出。这种情况主要是以下原因造成的电源中出现开路、短路现象，过压、过流维护电路出现故障，辅助电源故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。用万用表丈量次级元件，排除了高频整流二极管击穿、负载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。若有局部电压输出说明前级电路工作正常，故障出在高频整流滤波电路中。高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出，其中整流二极管击穿会使该电路无电压输出，滤波电容漏电会造成输出电压不稳等故障。用万用表静态丈量对应元件即可检查出其损坏的元件。

电源负载能力差

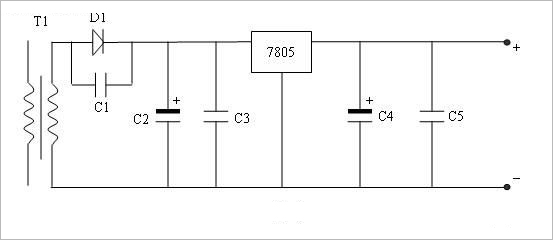

这种现象是比较罕见的以为其经常出现在老式或着长时间工作的电源中。主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等。例：以红处激光光谱仪为例，开机后无法完成自检并报警且主板指示灯不断闪烁。经检查，供光谱仪主板的直流5V电源仅剩2.3伏左右，脱开5V直流电源的负载，通电再次丈量5V直流电源，这时则有5V初步判断此5V直流电源带载能力差，拆开电源外壳进行检修，由于没有带负载时，通电有直流5V输出，故重点检查次级线圈侧的输出整流电路，给5伏电源接上假负载通电进行丈量发现三通稳压780512脚之间电压为5.2伏，23脚之间却剩2.3伏，下图所示，故判断三通稳压管7805性能变坏，更换三通稳压管7805故障解决。

现代的电子设备正越来越向着小型化轻便化发展，而其中大部分都离不开开关电源。想要完全掌握开关电源的维修技巧，就要充分熟悉开关电源的工作原理，并且熟悉罕见的一些故障。通过本篇文章，希望大家能够对开关电源的维修有所了解，并能够试着自己去解决一些电路中出现的问题。
