小功率开关电源中基本使用的简单的绕组整流提供VCC而ICVCC供电又是开关电源的核心。debug过程中，很多时候通过观察VCC波形就可以发现问题所在或者直接就是VCC异常导致的本文中我列举并分析了三种典型的启动方式优劣特点，以供参考学习。

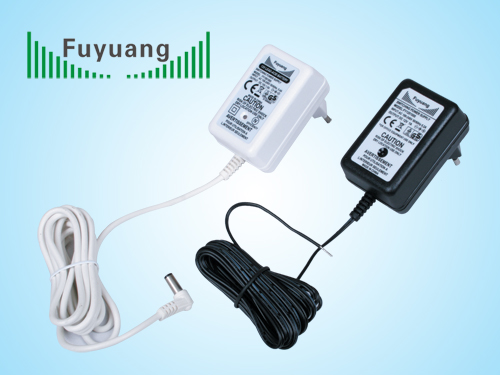

小功率开关电源外形图

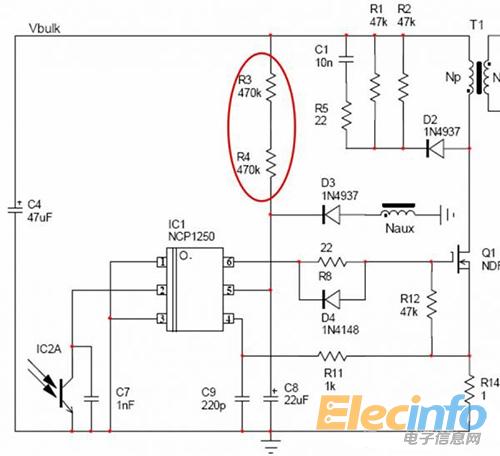

第一种方式：从整流桥后的Vbulk处接电阻到VCC见(图一)R3R4此处要注意R3R4耐压，如果是普通的1206电阻，至少要3颗;用高压类型的也最好用2颗。这种启动方式是早期的由于R3R4一直在消耗功率，追求低空载功耗的今天，基本已被淘汰。

图一

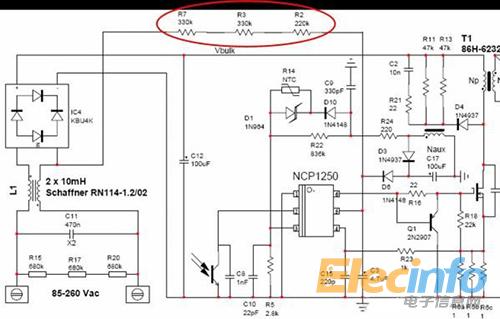

第二种方式：从整流桥前的L或者N处接电阻到VCC见(图二)R2R3R7这种启动方式比第一种相比，R上的功耗降低了缺点是启动速度变慢了但一般电源的开机时间要求并不严格，基本可以满足要求，也是目前用的较多的启动方式。

图二

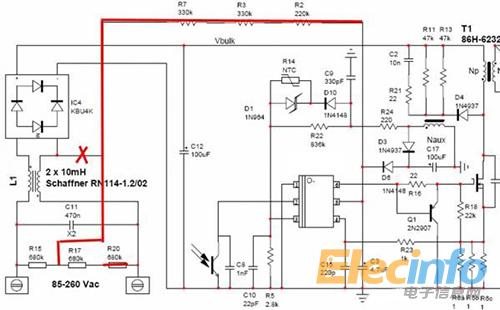

对于存在X电容放电电阻的还可以利用这放电电阻，见(图三)可以省去多余的启动电阻，节省空间和成本。

图三

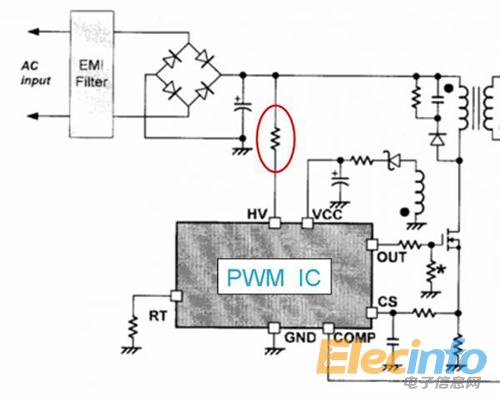

第三种方式高压启动。高压启动一般是通过内部电流源给VCC电容充电，充溢由VCC绕组供电后切断电流源，断开电阻，损耗低。启动速度快，损耗低是高压启动的优点，但其成本会增加，对成本敏感的小功率电源而言不是首选。

图四

图四

小结

以上三种是VCC既经典又常用的启动方式，随着技术的不时发展从整流桥后的Vbulk处接电阻到VCC方式由于启动功耗较大，因此就出现了从整流桥前的L或者N处接电阻到VCC这种方法，其好处是功耗降低，能够满足一般开关电源的要求。但对于要求功耗又要求启动速度的电源来说第三种方式高压启动无疑是最好的选择，但其成本相对较高。所以在设计小功率开关电源时需要综合考虑利息及功能需求，以达到最佳的设计标
