开关电源是一种在现代电子电力设备当中经常被用到设计 其能够控制开关管的开通和关断比率，从而维持较为稳定的输出电压。电路设计当中，开关电源的应用非常广泛，经常被应用到各种小型产品的设计中，比如充电器，本篇文章将为大家介绍一种开关电源充电器的设计方法。

此开关电源充电器，供电电压源为110V可方便地改为90250V而继续工作。输出电压5V可改动为输出512V特别适合无绳电话或手机的3.6V或49V电池作快速充电使用。

电路工作原理

1415668888-98608-600

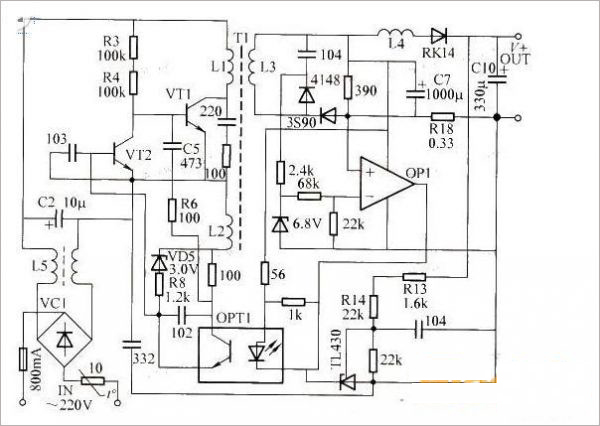

图1

由图1可知，VC1L5以及C2等组成市电输入整流滤波电路，C2两端发生约300V直流高压。VT1VT2L1L2等组成自激式振荡电路，R3R4提供启动偏置电流，使VT1加电时即导通。当主回路L1中有电流流过时，L2上发生感应电动势，当其峰值超过3V时，VD5被击穿，通过R8向VT2提供偏流，使VT2饱和导通，VT1因偏置电压被短路而关断。当L1中电流关断时，L2感应电动势的极性反相，经VD5R8加反向偏压于VT2基极，VT2转变为截止状态，VT1经R3R4提供的偏置电流重新导通。如此循环往复，形成间歇自激振荡。C5R6用以改善振荡波形，光电耦合器OPT1用以调控振荡器脉冲宽度。

L3L4C7等组成整流输出电路，二极管3S90用于半波整流，RK14用于充电隔离，R18作为输出电流采样电阻。当输出电流超载(大于0.8A 或短路时，R18上发生较大压降，使OP1输出电位急剧降低，光电耦合器控制振荡脉冲变窄，由L1耦合到L3平均能量也大幅度降低。

即使输出短路，输出电流也仅有十几毫安，从而防止了输出端超载甚至短路对开关电源自身造成的威胁。稳压部分由TL431等周边电路组成，电压采样点取自被充电电池两端，按图1中R13+R14参数值，空载输出电压为5.25V对于3.6V可充电池的最大充电电流为0.95A 适合对2A h以上的镍镉或锂电池直接充电。若用它对0.71A h镍镉或锂电池充电时，充电回路内可串接一只电阻为 1.52.5Ω、功率0.5W限流电阻，使充电电流被限制在0.30.4A

本篇文章介绍了一种基于开关电源的充电器，对其构成进行了较为详细讲解，还对运行原理进行了顺畅的梳理。希望大家在阅读本篇文章之后，能对开关电源这种使用广泛的电路有进一步的解。
