     这种控制器，2007年的时候就做过，当时是做在路灯上的用了一个8脚的单片机。其实这种PWM控制器非常幼稚并且市场价格很低，由于这种控制方式其实就是类似于一个开关，所以他工作的时候基本不发生什么热量。

所有用PWM都是最简单的方式，因为这个是48V96V使用。太阳能电池板的开路电压，可能超越200V直流，为了提高可靠性，需要单独设计独立的辅助电源提供给CPU和驱动电路。这个充电电流是50-100A 因为是PWM控制方式，MOSFET上的损耗很小，只需要用很小的散热器固定MOSFET即可。

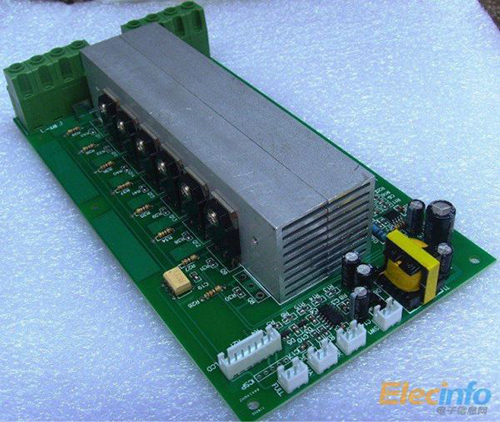

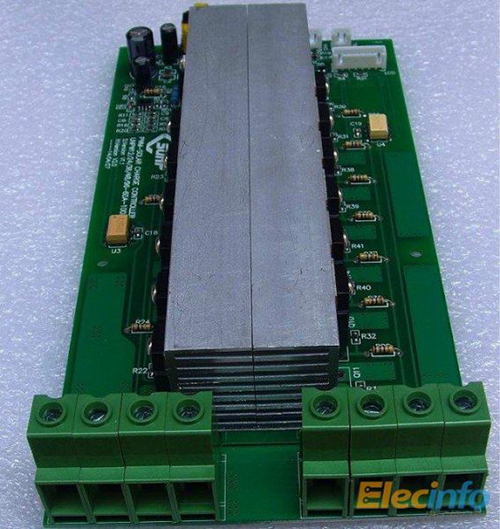

下面是实物照片：

1

3

实际上现在这种PWM控制方式，说白了就是一组MOSFET开关，将这个MOS想象成继电器就好了晚上的时候，依靠一组MOSFET关闭，防止电池反向放电到电池板。驱动我用了TLP250并且这个不用风扇，因为散热器是用来导电的无风冷要求。

MOSFET上的开关频率很低，只有1KHZ不到利用单片机发生一组PWM脉冲，然后做个蓄电池电压采样，做个PI调节，就OK实际上，这个占空比可以到100%,因为我驱动是光耦，单独隔离电源供电，占空比到100%时候，MOSFET就等于直通了太阳能电池板和电池电压。
