铁氧体磁环绕制的共模电感的原理什么？

   EMC所面临解决问题大多是共模干扰，因此铁氧体磁环绕制的共模电感是我们电源电路常用的元件之一！

以下是共模电感的工作原理

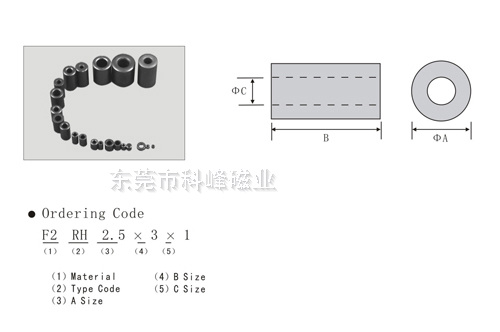

   共模电感是一个以铁氧体磁环材质为磁芯的共模干扰抑制器件，它由两根线径相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个2个绕组的四端电感器，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用.

   共模电感的工作原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过,因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。

铁氧体磁环绕制共模电感时应注意以下要点

  1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路;

  2）当线圈流过瞬时大电流时，铁氧体磁芯不要出现饱和;

  3）线圈中的铁氧体磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿;

  4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容,增强线圈对瞬时过电压的承受能力;
