英华厨具——变频器电路组成

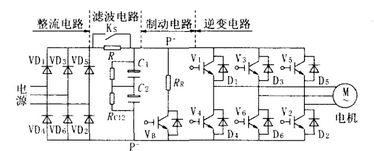

变频器各部分电路及其功能：

1、  整流电路

由VD1-VD6组成三相桥式全波整流电路，将三相交流电整流成直流电。

2、  滤波电路

整流电路输出的直流电压为脉动的直流电压，因而需滤波电路滤去电压

波纹，同时还在整流电路与逆变电路中起储能作用。

3、  逆变电路

由开关管V1-V6构成逆变电路，将直流电压逆变成三相频率，电压可调

的交流电以驱动三相电动机，是变频器实现变频的关键环节。

4、  限流电路

由限流电阻R及开关Ks构成，由于上电瞬间滤波电容端电压为零，上电

瞬间电容充电电流较大，较大的电流可能会损坏整流电路，为保护整流

电路，在变频器上电瞬间限流电阻串联到直流回路中，当电容充电到一

定时间后通过开关Ks将电阻短路。

5、制动电路

由制动电阻Rr及开关管Vb构成，主要作用是用于消耗电动机反馈回来的能

量，避免过高电压损坏变频器；变频器功率在18.5kW以下的机型，主电路

主要采用集整流、逆变、制动电路和温度检测为一体的七单元模块构成，

22kW及以上的机型采用整流模块和三路两单   元逆变模块构成。

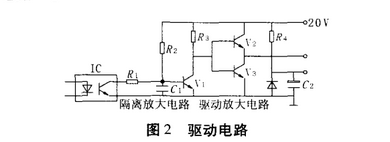

6、  驱动电流

驱动电路是将主控电路中CPU产生的6个PWM信号，经光电隔离和放大后，

作为逆变电路的换流器件（逆变模块）提供驱动信号。驱动电路因换流器

件的不同而异驱动电路由隔离放大电路，驱动放大电路和驱动电路电源组

成。三个上桥臂驱动电路是三个独立驱动电路电源，三个下桥臂驱动电路

是一个公共的驱动电源电路。

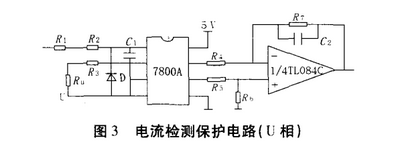

7、  保护电路

每个品牌的变频器都有保护功能，有常规的检测保护电路，软件综合保护

电路。有些变频器的驱动电路模块、智能功率模块、整合逆变组合模块等

具有保护功能。
