  怎么样安装直线导轨？对直线导轨这个行业来说你必须要掌握，那么我们怎么样才能正确安装直线导轨了？直线导轨（ VAV linear slider）可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，在上海雄联精密机械配件公司直线导轨是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。这篇文章主要是讲述直线导轨的安装步骤建立线性滑轨良好的使用品质，初步成败条件是需要正确的选用规格型号，但影响使用品质的最后关键因素在于线性滑轨的安装品质，即使选用正确型号的线性滑轨，也容易因为安装品质不良导致大幅度影响产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，以下是安装线性滑轨应该注意的设计事项与安装步骤事项。

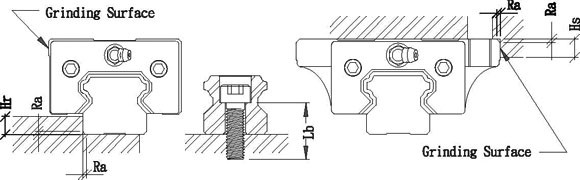

  一：使用线性滑轨需要注意的配合件设计原则：

二、组装直线导轨安装步骤

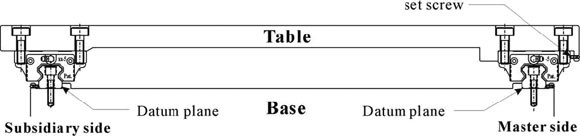

上图为平行使用安装的标准范例，本范例中的安装平台具备下列特征:
1.固定平台(Base)具备两个安装线轨的基准面(Datum plane)。
2.移动平台(table)具备一个侧向定位的基准面以及迫紧螺丝。
3.主轨安装侧(Master side)与移动平台(table)迫紧螺丝为同侧位置。

三、具体安装步骤：

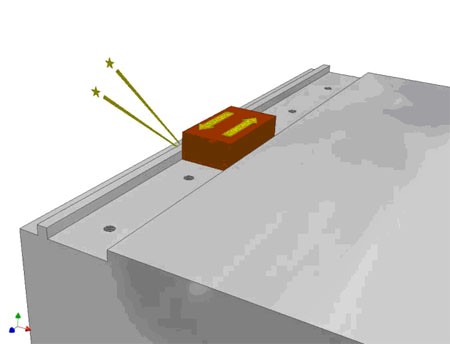

     步骤.1:在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕

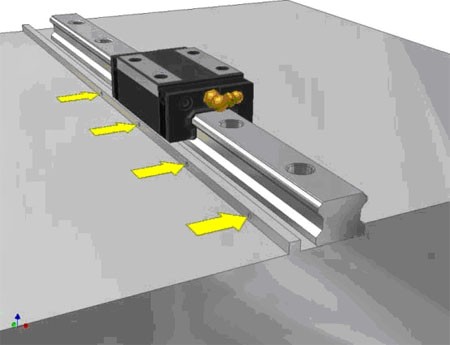

安装步骤.2:将主轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合

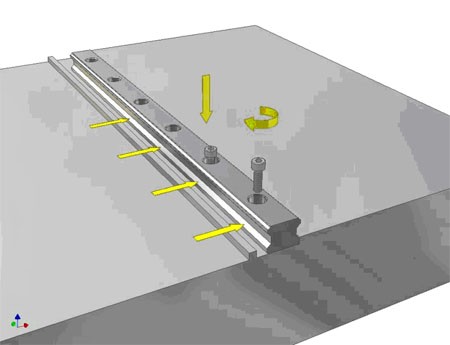

安装步骤.3由中央向两侧按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装 面稍微贴合。顺序是由中央位置开始向两端迫紧可以得到较稳定的精度。垂直基准面稍微旋紧后，加强侧向基准面的锁紧力，使主轨可以确实贴合侧向基准面。

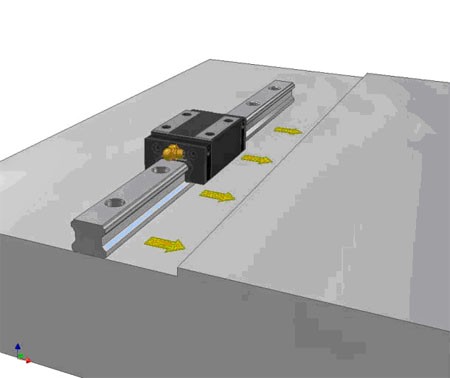

安装步骤4 使用同安装方式安装副轨，且个别安装滑座至主轨与副轨上。
注意滑座安装上线性滑轨后，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。(附件可能为油嘴、油管接头、或是防尘系统等。)

以上就是直线导轨具体的安装方法，希望能带给你们帮助！
