CMF贴片式NTC热敏电阻器 |
|
* 简介：
片式NTC热敏电阻器是基于产品工装方式之进步而设计生产的可表面贴装的复温系数热敏电阻器。
* 应用：
主要用于半导体集成电路，液晶显示，晶体管及移动通设备用石英振荡器的温度补偿；可充电电池及计算机微处理器的温度探测；需温度补偿的各种电路。 |
|
* 标准说明：
 |
|

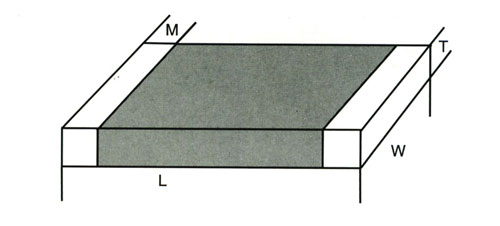

* 外型尺寸：
|
|
类型 |
长（L） |
宽（W） |
厚（T） |
端头宽（M） |
|
0402
（1005） |
.04±.006
（1.0±0.15） |
.02±.004
（0.5±0.10） |
.024max
（60max） |
.004min
(.10min） |
|
0603
（1608） |
.063±.006
（1.6±0.15） |
.031±.006
（0.8±0.15） |
.037max
（.95max） |
.004min
(0.10min） |
|
0808
（2012） |
.08±.008
（2.0±0.20） |
.05±.008
（1.25±0.2） |
.05max
（1.25max） |
.006min
（0.15min） |
|
1206
（3216） |
.126±.008
（3.2±0.20） |
.063±.008
（1.6±0.20） |
.063max
（1.60max） |
.008min
（0.20min） | |
|
* 产品系列 |
|
·0402系列 |
·0603系列 |
|
规格型号 |
25℃电阻值（KΩ） |
B值25/50℃（K） |
|
CMFX30F102□ |
1.0 |
3050 |
|
CMFX32F222□ |
2.2 |
3250 |
|
CMFX33Z332□ |
3.3 |
3300 |
|
CMFX33F472□ |
4.7 |
3350 |
|
CMFX34Z682□ |
6.8 |
3400 |
|
CMFX34Z103□ |
10 |
3400 |
|
CMFX39Z103□ |
10 |
3900 |
|
CMFX39Z153□ |
15 |
3900 |
|
CMFX35Z223□ |
22 |
3500 |
|
CMFX39F333□ |
33 |
3950 |
|
CMFX40Z473□ |
47 |
4000 |
|
CMFX40Z683□ |
68 |
4000 |
|
CMFX40F104□ |
100 |
4050 |
|
CMFX42Z224□ |
220 |
4200 | |
|
规格型号 |
25℃电阻值（KΩ） |
B值25/50℃（K） |
|
CMFA32Z221□ |
0.22 |
3200 |
|
CMFA32Z331□ |
0.33 |
3200 |
|
CMFA32F471□ |
0.47 |
3250 |
|
CMFA32F681□ |
0.68 |
3250 |
|
CMFA33F102□ |
1.0 |
3350 |
|
CMFA34F222□ |
2.2 |
3400 |
|
CMFA34Z332□ |
3.3 |
3400 |
|
CMFA34Z472□ |
4.7 |
3400 |
|
CMFA34Z682□ |
6.8 |
3400 |
|
CMFA35F103□ |
10 |
3550 |
|
CMFA39Z103□ |
10 |
3900 |
|
CMFA39Z153□ |
15 |
3900 |
|
CMFA39F223□ |
22 |
3950 |
|
CMFA40Z333□ |
33 |
4000 |
|
CMFA41Z473□ |
47 |
4100 |
|
CMFA40Z683□ |
68 |
4000 |
|
CMFA42Z104□ |
100 |
4200 |
|
CMFA42Z224□ |
220 |
4200 | |
|
·0805系列 |
·1206系列 |
|
规格型号 |
25℃电阻值（KΩ） |
B值25/50℃（K） |
|
CMFB32Z221□ |
0.22 |
3200 |
|
CMFB32Z331□ |
0.33 |
3200 |
|
CMFB32F471□ |
0.47 |
3250 |
|
CMFB32F681□ |
0.68 |
3250 |
|
CMFB33F102□ |
1.0 |
3350 |
|
CMFB34Z222□ |
2.2 |
3400 |
|
CMFB34Z332□ |
3.3 |
3400 |
|
CMFB34Z472□ |
4.7 |
3400 |
|
CMFB34Z682□ |
6.8 |
3400 |
|
CMFB35F103□ |
10 |
3550 |
|
CMFB39Z103□ |
10 |
3900 |
|
CMFB39F153□ |
15 |
3950 |
|
CMFB39F223□ |
22 |
3950 |
|
CMFB40F333□ |
33 |
4050 |
|
CMFB41F473□ |
47 |
4150 |
|
CMFB42Z683□ |
68 |
4200 |
|
CMFB42F104□ |
100 |
4250 |
|
CMFB43Z224□ |
220 |
4300 |
|
CMFB47Z474□ |
470 |
4700 | |
|
规格型号 |
25℃电阻值（KΩ） |
B值25/50℃（K） |
|
CMFB32Z221□ |
0.22 |
3200 |
|
CMFB32Z331□ |
0.33 |
3200 |
|
CMFB32F471□ |
0.47 |
3250 |
|
CMFB32F681□ |
0.68 |
3250 |
|
CMFB33F102□ |
1.0 |
3350 |
|
CMFB34Z222□ |
2.2 |
3400 |
|
CMFB34Z332□ |
3.3 |
3400 |
|
CMFB34Z472□ |
4.7 |
3400 |
|
CMFB34Z682□ |
6.8 |
3400 |
|
CMFB35F103□ |
10 |
3500 |
|
CMFB39Z103□ |
10 |
3900 |
|
CMFB39F153□ |
15 |
3900 |
|
CMFB39F223□ |
22 |
3950 |
|
CMFB40F333□ |
33 |
4000 |
|
CMFB41F473□ |
47 |
4100 |
|
CMFB42Z683□ |
68 |
4100 |
|
CMFB42F104□ |
100 |
4200 |
|
CMFB43Z224□ |
220 |
4300 | |
|

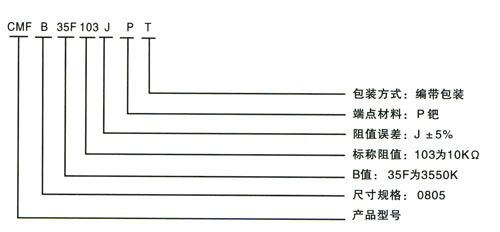

备注：
·□内阻值误差代码：F：±1％，G：±3％，H：±5％，J：±5％，K：±10％
·使用温度范围-40～+125℃ |
