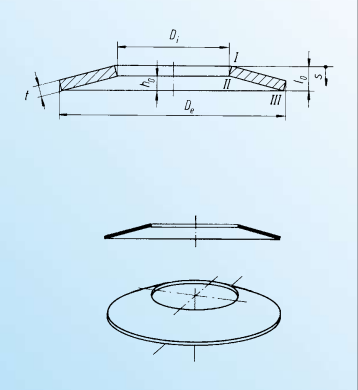

1、碟形弹簧的参数

碟形弹簧可以承受动态和静态的载荷，是一种锥形环状盘弹簧片，主要参数有：外径De，内径Di，材料厚度t，自由高度Lo

2、碟形弹簧的特点

A、小变形大承载能力

B、与圆柱螺旋弹簧等相比具有较好的空间利用率

C、通过碟形弹簧的组合叠合方式可获得理想的加载特性

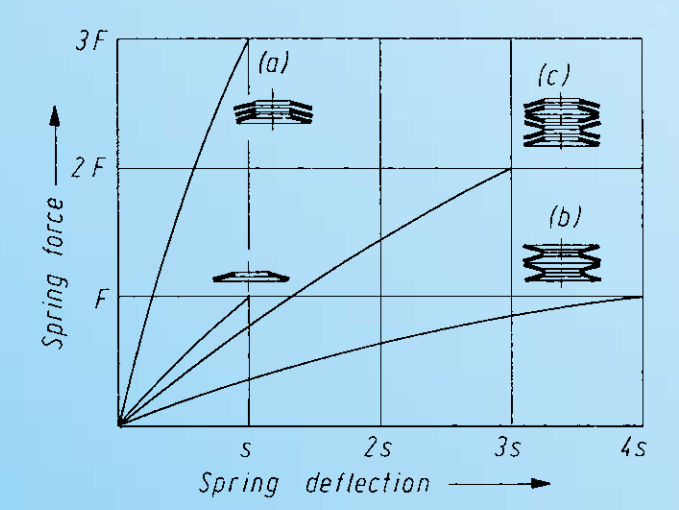

3、碟形弹簧组合时的力度计算

a、叠合组合碟形弹簧组承载能力正比于单片弹簧数量

b、对和组合碟形弹簧变形量为单片弹簧变形量总和

c、两种方式组合使用

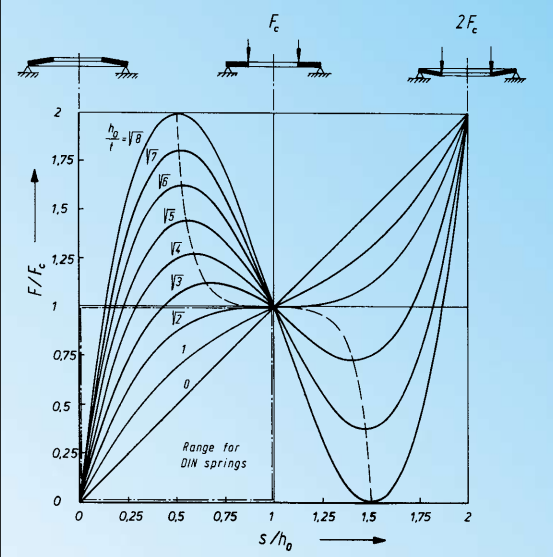

4、碟形弹簧的承载力度与弹簧材料的厚度和高度的关系

|

从图片里可以看出，碟形弹簧的内锥高度和材料厚度的比值，即ho/t，决定了碟形弹簧的承载特性

5、碟形弹簧的分类：

a、普通碟形弹簧

b、组合碟形弹簧

c、内外开槽形碟形弹簧

d、波形弹簧

e、专用碟形弹簧

6、碟形弹簧的分组，按照DIN2093标准可分为三组：

第一组：碟形弹簧厚度小于1.25mm（无支撑面）

第二组：碟形弹簧厚度从1.25mm到6mm（无支撑面）

第三组：碟形弹簧厚度大于6mm到14mm（有支撑面）
