简介　　

模具弹簧包括：日标模具弹簧、德标模具弹簧、MQB型氮气弹簧、MQJ型氮气弹簧、

MQC型氮气弹簧、MQH型氮气弹簧、聚氨脂弹簧，通常模具弹簧指的是矩形模具弹簧。 　　模具弹簧广泛应用于冲压模、金属压铸模、塑胶模具以及其他弹性运动精密机械设备、汽车等领域。 　　模具弹簧材质一般选用铬合金钢。铬合金弹簧钢具有耐高温、刚性大、寿命长的特点。 　　矩形模具弹簧具有体积小、弹性好、刚度大、精密度高、制作材料呈矩形，表面分色喷涂（镀）以区分不同负重，外表美观等特点。 　　目前标准化模具弹簧的产品生产标准有：ISO9001:2000、日本JIS、ISO10243、NAAMS(北美汽车公制标准)，根据不同标准生产的弹簧即日标弹簧、美标弹簧、ISO10243德标模具弹簧等。

编辑本段分类

　　模具弹簧-通俗的讲就是模具用的弹簧,目前我们讲的模具弹簧分为金属螺旋弹簧,氮气弹簧,聚氨脂弹簧三大类.

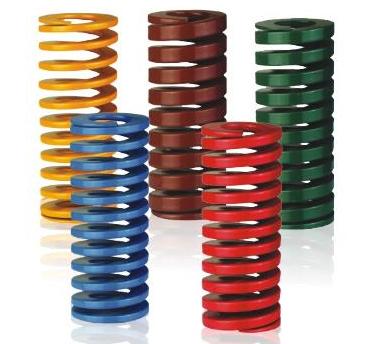

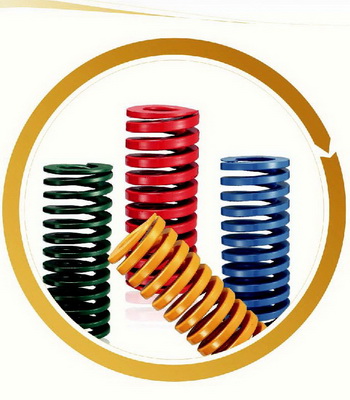

金属螺旋模具弹簧

　　

特 性 独特製法 品质稳定 韩国SAMSOL模具弹簧以独有专利「配线工程精细组织」生产製造，长度无变形和表面损伤之虞 材质优良 性能卓越 材质为SAE 9254，具有高应力、高速振幅及耐热性佳等特点 标示规格 方便选用 全球唯一在弹簧侧面标示产品规格资料的品牌， 方便您快速的辨识及选用 颜色区分 易于分类 以不同的颜色区别荷重级数，易于辨别及分类

图为SAMSOL红色中荷重模具弹簧

弹簧外观标示尺寸规格及荷重， 贴心的设计， 方便您更快速的辨识及分类。 标示文字解读： • 40-90 外径40mm – 自由长90mm • i 28.8 变形量28.8mm（以30万次为标准） • 320kg 荷重320kgs（以30万次为标准） • 生产批次编号

材 質 SAMSOL模具弹簧材质为SAE 9254，具有高应力、高速振幅及耐热性佳等特点。

应用范围 广泛应用于塑胶模具、冲床模具及一般机械。

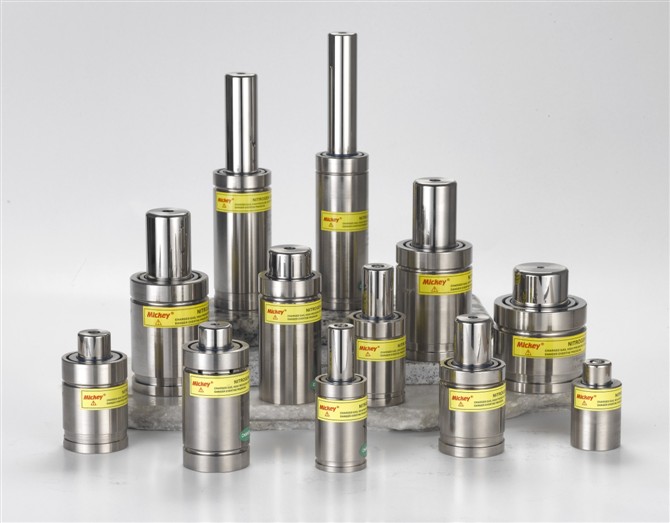

氮气弹簧意大利Bordignon 公司成立于1958年，为全球知名之氮气弹簧製造厂，所生产之产品皆经慎选材料及严格生产控管，品质优良，每件产品皆为该公司多年研究发展所累积之经验结晶。 Bordignon氮气弹簧系列产品，依循正常使用方下，至少可使用压缩行程100,000,000mm以上。







相关数据

　　

日标模具弹簧使用次数和压缩比的关系
	使用100万次	使用50万次	使用30万次	色别
(压缩比:占自由高度的%)
荷重 种类	较小	40	45	50	黄色Yellow
轻	32	36	40	蓝色Blue
中	25.6	28.8	32	红色Red
重	19.2	21.6	24	绿色Green
超重	16	18	20	棕色Brown

　　

日标模具弹簧几何尺寸及负荷公差
外径D(mm)	内径D(mm)	自由高度H 0 ≤50(mm)	自由高度H 0 ≥50（mm）	负荷P N （N）	旋向
0	0.7	±0.5	±10%H 0	±10%P N	右
-0.7	0.1

　　

日标模具弹簧最大压缩量
种类	最大压缩度
较小荷重	自由高度×58％
轻荷重	自由高度×48％
中荷重	自由高度×38％
重荷重	自由高度×28％
超重荷重	自由高度×24％

　　

德标模具弹簧颜色负重对照表
较负荷 V	绿色
中负荷R	蓝色
重负荷B	红色
超负荷G	黄色

　　

美标模具弹簧颜色负重对照表
较负荷 SV	绿色
中负荷SR	蓝色
重负荷SB	红色
超负荷SG	黄色

　　

日标模具弹簧标准件规格表

标准外径D（mm）

8

10

12

14

16

18

20

22

25

27

30

35

40

50

60

70

标准长度 （mm）

10

√

15

√

20

√

√

√

25

√

√

√

√

√

√

√

√

√

√

√

30

√

√

√

√

√

√

√

√

√

√

√

35

√

√

√

√

√

√

√

√

√

√

√

√

40

√

√

√

√

√

√

√

√

√

√

√

√

√

45

√

√

√

√

√

√

√

√

√

√

√

√

√

√

50

√

√

√

√

√

√

√

√

√

√

√

√

√

√

55

√

√

√

√

√

√

√

√

√

√

√

√

√

√

60

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

65

√

√

√

√

√

√

√

√

√

√

√

√

√

√

70

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

75

√

√

√

√

√

√

√

√

√

√

√

√

√

√

80

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

90

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

100

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

125

√

√

√

√

√

√

√

√

√

√

√

√

√

150

√

√

√

√

√

√

√

√

√

√

175

√

√

√

√

√

√

√

√

√

√

200

√

√

√

√

√

√

√

√

225

√

√

√

√

250

√

√

√

√

275

√

√

√

√

300

√

√

√

√

350

√

√

400

√

√

450

√

√

500
