1．圆柱螺旋弹簧画法规定    圆柱螺旋弹簧的真实投影比较复杂，为了

画图方便，国家标准“弹簧画法”（GB4459．4一84）中作了如下规定：

（1）在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线。
（2）螺旋弹簧均可画成右旋，但左旋螺旋弹簧必须注出旋向“左”字。
（3）螺旋压缩弹簧，如要求两端圈并紧且磨平时，不论支承圈的圈数多少和未

端贴紧情况如何，均按图所示的形式绘制。

（4）有效圈在四圈以上的螺旋弹簧中间部分可以省略，圆柱螺旋弹簧中间

部分省略后，允许适当缩短图形的长度。

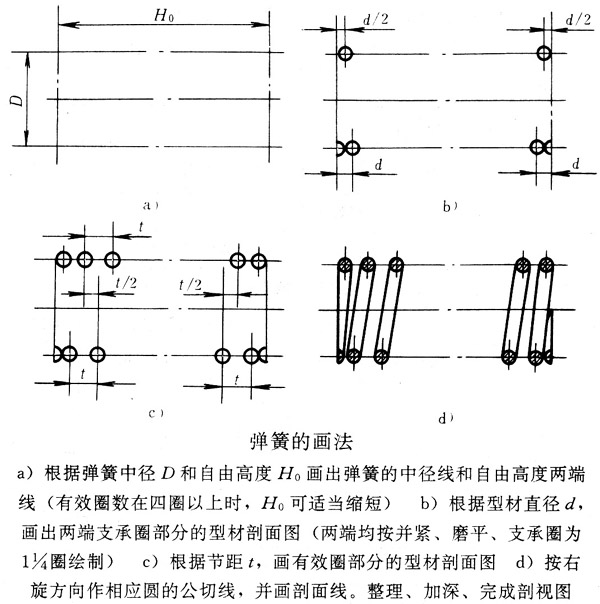

2．圆柱螺旋弹簧画法a、b、c所示分别为圆柱螺旋压缩弹簧的三种表示法：视图、剖视图和示意图。下图则示出了圆柱螺旋压缩弹簧剖视图的具体画图方法和步骤。a。

    上图

    当需要画成外形视图时，前三步的画法与上述剖视图的画法相同，第四步按右旋方向作相应圆的外公切线，见下图

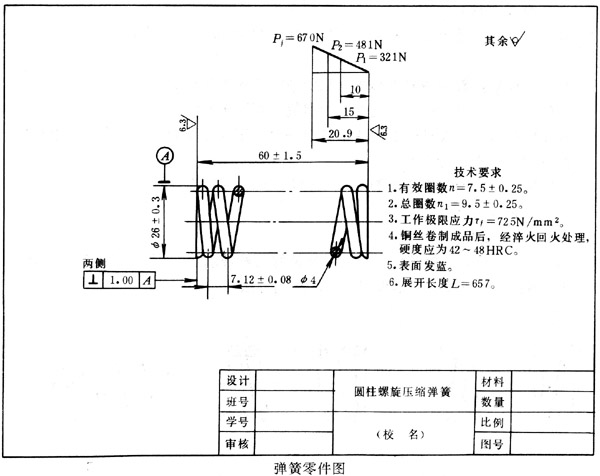

3．弹簧零件图    下图所示为圆柱螺旋压缩弹簧的零件图。弹簧零件图上除了画出必要的视图外，一般还应包括如下内容：

      （1）标注弹簧的参数。弹簧的参数应直接标注在图形上，当直接标注有困难时可在“技术要求”中说明。
      （2）表明弹簧的机械性能，一般用图解方式表示弹簧的力学性能，圆柱螺旋压缩弹簧和拉伸弹簧的力学性能曲线均画成直线，标注在主视图上方，并用粗实线绘制。
      （3）当某些弹簧只需给定度要求时，允许不画机械性能图，而在“技术要求”中说明刚度要求。

4．装配图中弹簧的画法1）被弹簧挡住的结构一般不画出，可见部分从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起，见图a。
    （2）型材直径（或厚度）在图形上等于或小于2mm的螺旋弹簧（碟形弹簧、片弹簧），允许用示意图绘制，见图c。
    （3）当弹簧被剖切时，剖面直径（或厚度）在图形上等于或小于2mm时，可用涂黑表示，见图b。
