一、主电路

从交流电网输入、直流输出的全过程，包括：

1输入滤波器：其作用是将电网存在杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3逆变：将整流后的直流电变为高频交流电，这是高频开关电源核心局部，频率越高，体积、重量与输出功率之比越小。

4输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

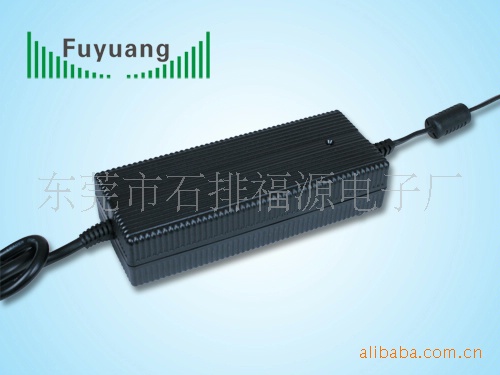

高频开关电源

二、控制电路

一方面从输出端取样，经与设定规范进行比拟，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经维护电路鉴别，提供控制电路对整机进行各种维护措施。

三、检测电路

除了提供维护电路中正在运行中各种参数外，还提供各种显示仪表资料。

四、辅助电源

提供所有单一电路的不同要求电源。

第二节开关控制稳压原理

开关K以一定的时间间隔重复地接通和断开，开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。可见，输入电源向负载提供能量是断续的为使负载能得到连续的能量提供，开关稳压电源必需要有一套储能装置，开关接通时将一部份能量贮存起来，开关断开时，向负载释放。图中，由电感L电容C2和二极管D组成电路，就具有这种功能。电感L用以贮存能量，开关断开时，贮存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不时，所以称为续流二极管。A B间的电压平均值EA B可用下式表示

EA B=TON/T*E

式中TON为开关每次接通的时间，T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF之和）

由式可知，改变开关接通时间和工作周期的比例，A B间电压的平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T比例便能使输出电压V0维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”Time Ratio Control,缩写为PC

按PC控制原理有三种方式：

一、脉冲宽度调制（Pulse Width Modulation,缩写为PWM开关周期恒定，通过改变脉冲宽度来改变占空比的方式。

二、脉冲频率调制（Pulse Frequency Modulation,缩写为PFM导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

三、混合调制

导通脉冲宽度和开关工作频率均不固定，相互都能改变的方式，以上二种方式的混合。
