+12V、0.5A单片开关稳压电源的电路如图所示：

其输出功率为6W。当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。当负载电流大幅度变化时，负载调整率SI=5％～7％。为简化电路，这里采用了基本反馈方式。　　接通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、0.5A的稳压输出。反馈线圈N3上的电压则通过VD6、R2、C3整流滤波后，将控制电流加至控制端C上。由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。该电路的稳压原理分析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。反之亦然。

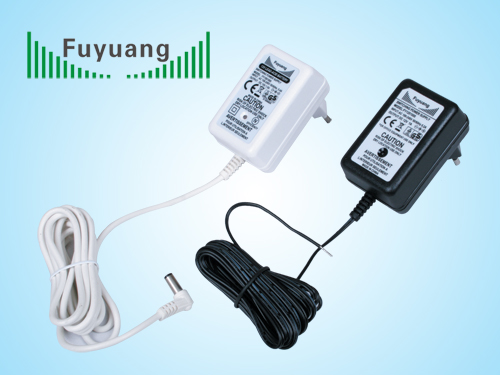

12V开关电源外观
