商用洗碗机原理图：

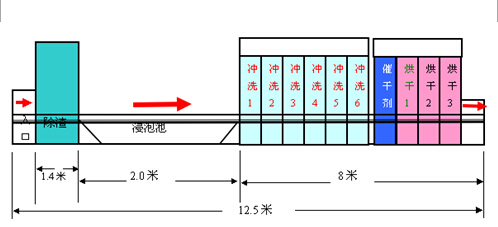

一：洗碗机工作原理图：

二：参数描述

    洗碗机具体参数描述：

     洗涤喷水区:

         本机前部分六个洗涤剂池，每个池子均有独立水泵（注：水泵为380伏2.2

         千瓦粤华牌不锈钢专用水泵），配六组独立喷水喷管.

     催干剂喷水区

         中间一个催干剂池（注：380伏1.0千瓦粤华牌不锈钢专用水泵），配一组

         独立喷水喷管。

     烘干区

         本机尾部分为3组热风机，每组风机配380伏禹涛牌高温风机1.1千瓦电

         机，发热管每组功率为 9千瓦。

     输送带

         输送带电机为1.5千瓦无级变速电机。

     除渣机

         除渣机电机为粤华牌不锈钢2.2千瓦水泵。

         洗碗机外观尺寸图：

     综上所述，本洗碗机总功率为48.2千瓦，即每小时耗电约为48.2度，为防止

 机器故障误工，以上电机、发热管等易损型号各备一台在贵司，以便损坏时能及更

 换。

     洗框机具体参数描述：

     洗涤喷水区:

         本机前部分六个洗涤剂池，每个池子均有独立水泵（注：水泵为380伏2.2

         千瓦粤华牌不锈钢专用水泵），配六组独立喷水喷管.

     电动滚刷刷洗区

         本机中部安装两组0.5千瓦电动滚刷机进行外框刷洗，滚刷高度可调。

     烘干区

         本机尾部分为3组热风机，每组风机配380伏禹涛牌高温风机1.1千瓦电

         机，发热管每组功率为 6千瓦。

     输送带

         输送带电机为1.5千瓦无级变速电机。机器前后各安装约1.5米长的斜坡

         道，便于比较笨重的外框上线和下线，节省人力。

三：洗碗机及洗框机材质：

    骨架：201不锈钢

 蒙皮：304不锈钢

 输送带：铁氟龙材质

 水泵：不锈钢水泵
