全自动电脑横机控制系统解决方案
电脑横机是针织行业中非经常用的机种之一。由于横机编织工艺比较复杂，电脑横机控制系统也非常复杂。以下是我们给其他企业做过的电脑横机控制系统解决方案，方案给出了控制系统的软件数据流图和硬件结构图：

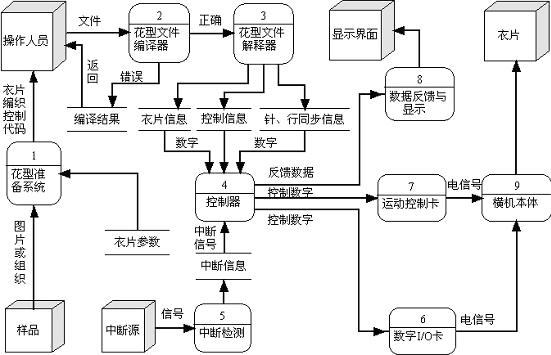

软件数据流图
从上图电脑横机控制数据流程图中我们可以清楚地看到数据在电脑横机加工过程中的流向。下面对数据流程图做些说明：
1、花型预备系统根据衣片样品所需的组织或者图案，按照衣片参数，比如编织密度，衣片宽度，衣片长度，编织速度，编织系统等等，天生衣片编织控制代码。
2、花型文件编译器对操纵职员输进的花型文件进行编译，假如输进有误或者不符合花型文件定义语法，显示编译结果，并且返回。
3、花型文件解释器是对经过编译的文件进行解释，把它转化成直接可以用于控制的数据，并把这些数据按照一定的数据结构进行存储、治理。
4、控制器取出经过第三步骤处理获得的数据控制运动控制卡和数字I/O卡。
5、中断检测是对中断源做一定周期的检测，假如监测到有信号，马上产生一个中断信号，通知主程序处理中断。
6、数字I/O卡用获得的弱电信号控制强电信号，直接控制电脑横机本体。
7、运动控制卡通过运动通道用获得的弱电信号控制强电信号，直接控制电脑横机本体。
8、数据反馈与显示把衣片信息，加工信息通过操纵界面反馈给操纵职员。
9、横机本体在受控状态下编织衣片。
